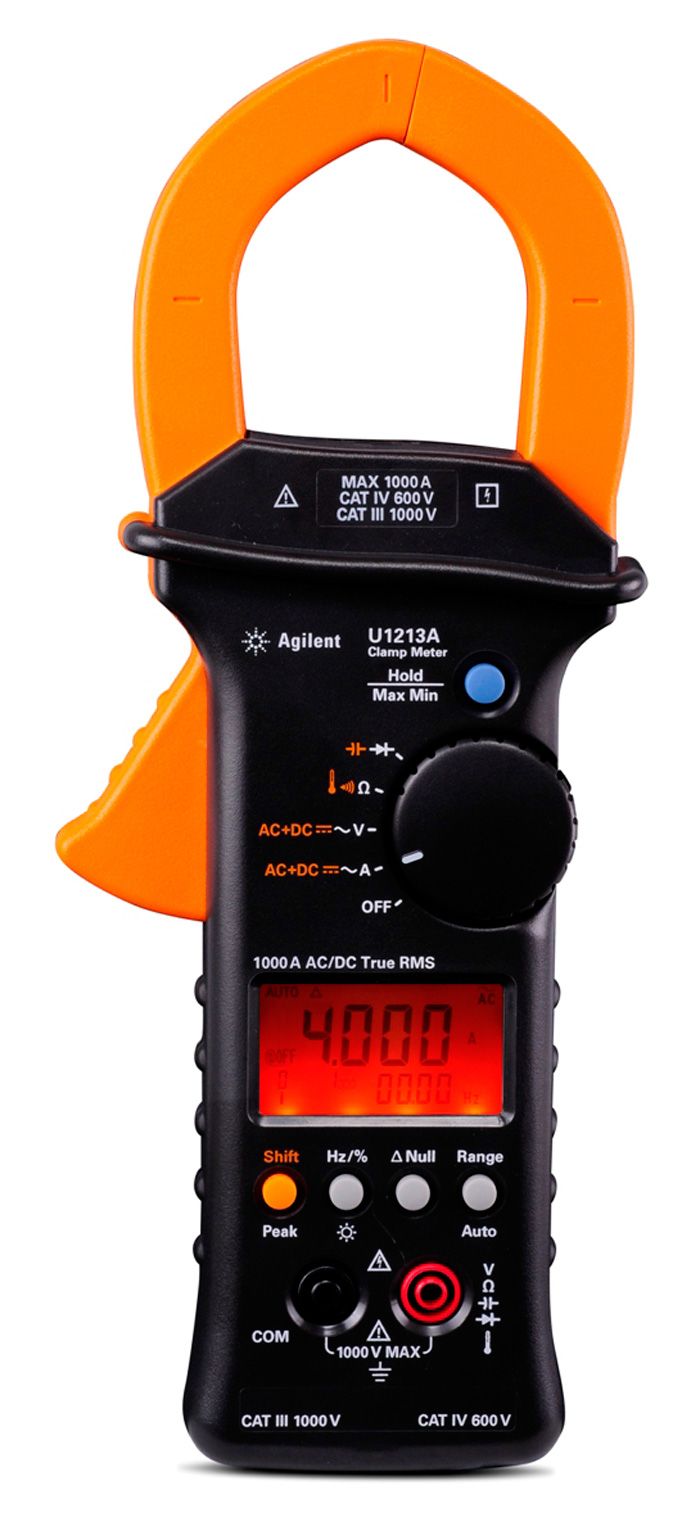

Новые токовые клещи серии U1210 расширяют линейку ручных приборов Keysight эконом-класса (LCI), позволяя измерять большие токи. Клещи имеют большой обхват для удобства измерений, обладают всеми функциями цифрового мультиметра и комплектуются пробниками с 4 наконечниками.
Основные характеристики токовых клещей серии U1213A
Комплектация серии U1210:
Дополнительные опции серии U1210 (по заказу):
Технические данные U1213A:
Параметры | Значения |
Напряжение постоянного тока | |
Диапазоны | 4 В (разрешение 0,001 В, погрешность 0,2%+5) 40 В (разрешение 0,01 В, погрешность 0,2%+5) 400 В (разрешение 0,1 В, погрешность 0,2%+5) 1000 В (разрешение 1 В, погрешность 0,5%+3) |
Входное сопротивление | 10 МОм |
Индикация перегрузки | 1000 В R.M.S |
Напряжение переменного тока | |
Диапазоны | 4 В (разр. 0,001 В, погр. 45-400 Гц: 1,0%+5; 400 Гц-2 кГц: 2,0%+5) 40 В (разр. 0,01 В, погр. 45-400 Гц: 1,0%+5; 400 Гц-2 кГц: 2,0%+5) 400 В (разр. 0,1 В, погр. 45-400 Гц: 1,0%+5; 400 Гц-2 кГц: 2,0%+5) 1000 В (разр. 1 В, погр. 45-400 Гц: 1,0%+5; 400 Гц-2 кГц: 2,0%+5) |
Входное сопротивление | 10 МОм |
Индикация перегрузки | 1000 В R.M.S |
Измерение ср.кв. значений (R.MS.) | есть |
Переменный ток | |
Диапазоны | 40 А (разрешение 0,01 А) 400 А (разрешение 0,1А) 1000 А (разрешение 1 А) |
Погрешности на диапазонах: | |
40 А | 45-65 Гц: 2,0%+10 65 Гц - 1 кГц: 3,0%+10 |
400 А | 45-65 Гц: 2,0%+5 65 Гц - 1 кГц: 3,0%+5 |
1000 А | 45-65 Гц: 2,0%+5 65 Гц - 1 кГц: 3,0%+5 |
Измерение ср.кв. значений (R.MS.) | есть |
Постоянный ток | |
Диапазоны | 40 А (разрешение 0,01 А, погрешность 1,5%+15) 400 А (разрешение 0,1А, погрешность 1,5%+3) 1000 А (разрешение 1 А, погрешность 2,0%+5) |
Измерение сопротивления | |
Диапазоны | 400 Ом (разрешение 0,1 Ом, погр. 0,3%+3, тестовый ток 0,8 мА) 4 кОм (разрешение 0,001 кОм, погр. 0,3%+3, тестовый ток 80 мкА) 40 кОм (разрешение 0,01 кОм, погр. 0,3%+3, тестовый ток 8 мкА) 400 кОм (разрешение 0,1 кОм, погр. 0,3%+3, тестовый ток 727 нА) 4 МОм (разрешение 0,001 МОм, погр. 0,6%+3, тестовый ток 112 нА) 40 МОм (разрешение 0,01 МОм, погр. 2,0%+5, тестовый ток 112 нА) |
Измерение температуры | |
Диапазоны | -200°С...-40°С (разрешение 0,1°C, погр. 1%+3°C) -40°С ... +1372°С (разрешение 0,1°C, погр. 1%+1°C) |
Тип термопары | K |
Тест диодов | |
Разрешение | 0,001 В |
Погрешность измерения | 0,5%+2 |
Тестовый ток | 0,8 мА |
Напряжение (открытие перехода) | от +3,1 В |
Измерение частоты | |
Диапазоны | 99,99 Гц (разрешение 0,01 Гц, погр. 0,2%+3, мин. частота 10 Гц) 999,9 Гц (разрешение 0,1 Гц, погр. 0,2%+3, мин. частота 10 Гц) 9,999 кГц (разрешение 0,001 кГц, погр. 0,2%+3, мин. частота 10 Гц) 99,99 кГц (разрешение 0,01 кГц, погр. 0,2%+3, мин. частота 10 Гц) 999,9 кГц (разрешение 0,01 кГц, погр. 0,2%+3, мин. частота 10 Гц) |
Измерение емкости | |
Диапазоны | 4 мкФ (разрешение 0,001 мкФ, погр. 1%+4) 40 мкФ (разрешение 0,01 мкФ, погр. 1%+4) 400 мкФ (разрешение 0,1 мкФ, погр. 2%+4) 4000 мкФ (разрешение 1 мкФ, погр. 3%+4) |
Индикация перегрузки | 1000 В R.M.S для тока < 0,3А |
Общие | |
Габариты | 106 мм х 260 мм х 43 мм |
Вес | 525 г. |
Дисплей | 4-разрядный, макс. кол-во отсчетов 4100 12 сегм. аналоговая шкала Автоматическая индикация полярности |
Питание | 9 В, батарея Индикатор разряда батареи - значение ниже 6 В Непрерывное время работы 60 ч. |
Диаметр клещей | 52 мм, максимальное значение |
Условия эксплуатации | Температура: -10°С ... +50°С Влажность: 0 ... 80% |
Условия хранения | Температура: -20°С ... +60°С Влажность: 0 ... 80% |
Категории безопасности | CAT III 1000V, CAT IV 600V |
Органы управления токовых клещей серии U1210
Измерения с помощью токовых клещей серии U1210
